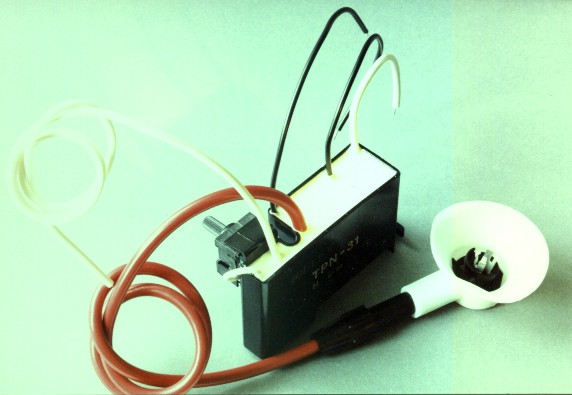

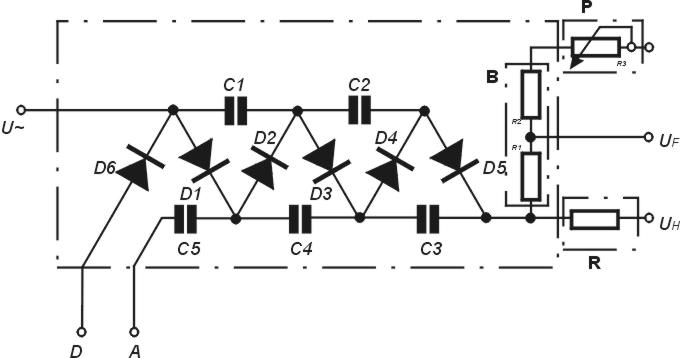

POWIELACZE TPN-30,TPN-31,TPN-32, TPN-33
ZASTOSOWANIE:
Telewizyjne powielacze napięcia z rodziny TPN-3X przeznaczone są do wytwarzania
napięcia przyśpieszającego, ogniskującego i napięcia siatki drugiej kineskopu odbiorników
telewizji kolorowej
DANE TECHNICZNE (WARTOŚCI NOMINALNE):
Napięcie wejściowe (wartość międzyszczytowa):
8,6kV
Napięcie wyjściowe (UH)
27,5kV
Prąd wyjściowy (IH):
1,5mA
Prąd diody D6 (ID6):
3,5mA
Pojemność wejściowa powielacza:
<14pF
Rezystancja wejściowa powielacza:
<550kOhm
WARTOŚCI GRANICZNE PARAMETRÓW POWIELACZA
Napięcie wejściowe impulsowe (wartość międzyszczytowa): 10kV
Napięcie wejściowe impulsowe (wartość międzyszczytowa)
bez obciążenia dla t<60s:
10,5kV
Napięcie wyjściowe (UH)
27,5kV
Napięcie wyjściowe (UH) bez obciążenia dla t<60s
27,5kV
Prąd wyjściowy (IH):
1,7mA
Prąd diody D6 (ID6):
4mA
Maksymalna temperatura pracy:
338K (650C)
Temperatura przechowywania:
248÷343K (-25÷+700C)
Zakres regulacji napięcia ogniskowania:
TPN-30 4,0÷5,3KV
TPN-31 6,3÷7,6kV
TPN-32 5,5÷6,5kV
TPN-33 7,6÷8,4kV
Obowiązujące Warunki Techniczne: WT-88/1-TPN

|
