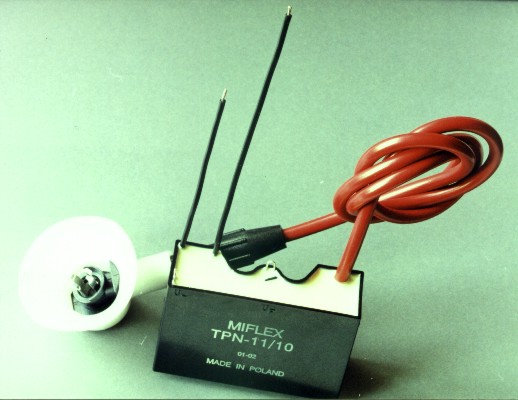

HIGH VOLTAGE MULTIPLIER TPN-11/10

ZASTOSOWANIE:
Telewizyjne powielacze napięcia TPN-11/10 przeznaczone są do wytwarzania napięcia przyśpieszającego, ogniskującego i napięcia siatki drugiej kineskopu odbiorników telewizji kolorowej

TECHNICAL DATA (NOMINAL VALUES):
Input voltage (wartość międzyszczytowa):         8,6kV
Output voltage (UH)                                           25±0,5kV
Output Current (IH):                                                1,5mA
Input Capacitance                                                <14pF
Output Resistance (Rps):                                   <550kOhm

WARTOŚCI GRANICZNE PARAMETRÓW POWIELACZA
Napięcie wejściowe impulsowe (wartość międzyszczytowa): 10kV
Output voltage (UH)                                                                     27,5kV
Natężenie prądu obciążenia ogniskowania                            400µA
Output Current  (IH):                                                         1,7mA
Max Working Temperature:                                    338K (650C)
Storage Temperature:                       248÷343K (-25÷+700C)
Specifications:                                                          WT-87/1-TPN-11/10
